Alt çözgü-üst atkı bağlantı sisteminde, alt çözgüler sadece belirlenen noktalarda üst atkıların üzerinden geçerek üst ve alt kumaşın birbirine bağlanmasını sağlar.Alt çözgü-üst atkı bağlantılı çift katlı örgülerin çizimi farklı iki çözgü grubundan oluştuğu için grup taharı yapılması uygun olur.Kesit alırken üst kumaşa ait ipliklerle alt kumaşa ait ipliklerin etkileşimi inceleneceği için her iki iplik grubunun yer alması gerekir. Bu sebeple genellikle ilk iki iplik tercih edilir.
Örnek: 1
Üst örgü
3
D --------------- Z
1
Alt örgü
3
D ---------------- Z
1

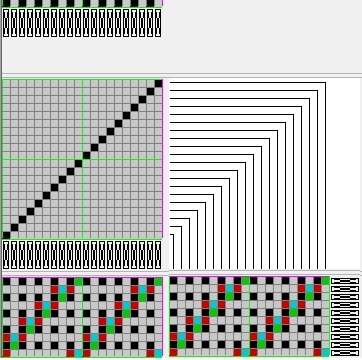

Oran 2/1 olacak şekilde Alt çözgü–Üst atkı bağlantılı çift katlı kumaş örgüsünün, çözgü ve atkı kesitlerinin, tahar ve armür planlarının çizilmesi.
1-Rapor alanını belirlenir. Üst ve alt kumaş için çözgü ve atkıları verilen orana göre sıralanır. Sıralamaya üst çözgü ve üst atkıdan başlanır.
Burada;
Üst örgü raporunda 4 çözgü 4 atkı, alt örgü raporunda 4 çözgü 4 atkı olduğu unutulmamalıdır.

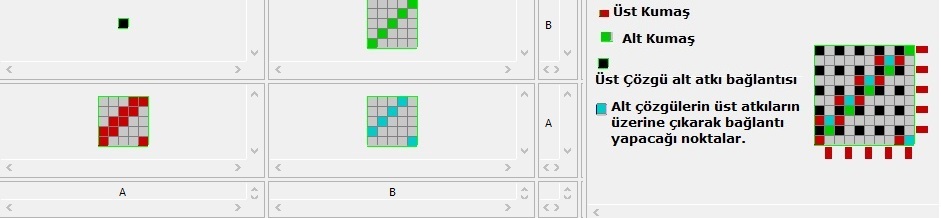

2- Üst çözgülerle üst atkıların kesişme noktalarında bulunan karelere
3
D ---------------- Z
1
Kumaş örgüsü yerleştirilir.
3- Alt çözgülerle alt atkıların kesişme noktalarında bulunan karelere
3
D ---------------- Z
1
Alt kumaş örgüsü yerleştirilir.
4-Üst çözgüler ile alt atkıların kesişme noktalarında bulunan karelere kaldırma işareti ( / ) çizilir.
Burada;
Çift katlı kumaş yapılarında bütün üst çözgülerin alt atkıların üzerinde olması gerektiği kuralı unutulmamalıdır.
5-Alt çözgülerin Üst atkıların üzerine çıkarak bağlantı yapacağı noktalar belirlenir. Belirlenen bağlantı noktalarında bulunan kaldırma işaretleri iptal edilir.
Burada;
Bu bağlantı noktalarını seçerken etrafının çözgü hâkimiyetli (dolu kare) olmasına dikkat edilir.
6-Bağlantı noktaları örgü üzerinde dolu kare olarak gösterilir.
7-Çözgü kesitinin çizilmesi ve bağlantı noktasının işaretlenmesi
Burada;
Çözgü kesitine göre 1. üst atkı, 4. Alt çözgü ile bağlantı yapar
8-Atkı kesitini çizilmesi ve bağlantı noktasının işaretlenmesi
Burada;
Atkı kesitine göre 1. Alt çözgü, 3. üst atkı ile bağlantı yapar.
9-Tahar ve armür planının çizilmesi.
Örnek: 2
Üst örgü
2
D ------------------ Z
3
Alt örgü
3
D--------------- Z
4

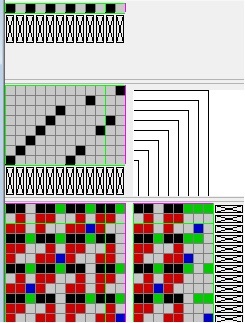

Oran 1/1 olacak şekilde Alt çözgü–Üst atkı bağlantılı çift katlı kumaş örgüsünün, çözgü ve atkı kesitlerinin, tahar ve armür planlarının çizilmesi.
1-Rapor alanını belirlenir. Üst ve alt kumaş için çözgü ve atkıları verilen orana göre sıralanır. Sıralamaya üst çözgü ve üst atkıdan başlanır.
Burada;
Üst örgü raporunda 5 çözgü 5 atkı, alt örgü raporunda 5 çözgü 5 atkı olduğu unutulmamalıdır.

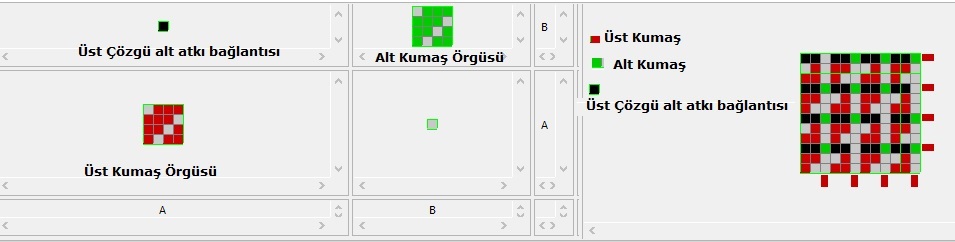

2- Üst çözgülerle üst atkıların kesişme noktalarında bulunan karelere
2
D ---------------- Z
3
Kumaş örgüsü yerleştirilir.

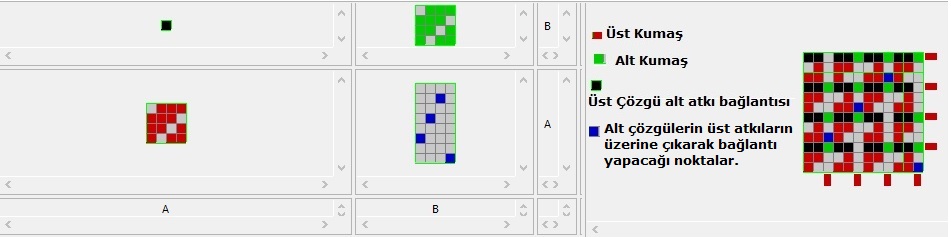

3- Alt çözgülerle alt atkıların kesişme noktalarında bulunan karelere
3
D ---------------- Z
4
Alt kumaş örgüsü yerleştirilir.
4-Üst çözgüler ile alt atkıların kesişme noktalarında bulunan karelere kaldırma işareti ( / ) çizilir.
Burada;
Çift katlı kumaş yapılarında bütün üst çözgülerin alt atkıların üzerinde olması gerektiği kuralı unutulmamalıdır.
5-Alt çözgülerin Üst atkıların üzerine çıkarak bağlantı yapacağı noktalar belirlenir. Belirlenen bağlantı noktalarında bulunan kaldırma işaretleri iptal edilir.
Burada;
Bu bağlantı noktalarını seçerken etrafının çözgü hâkimiyetli (dolu kare) olmasına dikkat edilir.
6-Bağlantı noktaları örgü üzerinde dolu kare olarak gösterilir.
7-Çözgü kesitinin çizilmesi ve bağlantı noktasının işaretlenmesi
Burada;
Çözgü kesitine göre 1. üst atkı, 4. Alt çözgü ile bağlantı yapar
8-Atkı kesitini çizilmesi ve bağlantı noktasının işaretlenmesi
9-Tahar ve armür planının çizilmesi.
